アイソメトリックでいろいろ描いてみる

アイソメトリック図法は斜めアングルの表現です。

パースが平行で、カチッとしたスタイリッシュなものが描けます。

基本

立方体を描きます。

今回描くまでは、正面、上面、側面を作ってシアーで変形させればいいかと思ってましたが、違っていました。

シアーとは図形をスライドさせるような変形。

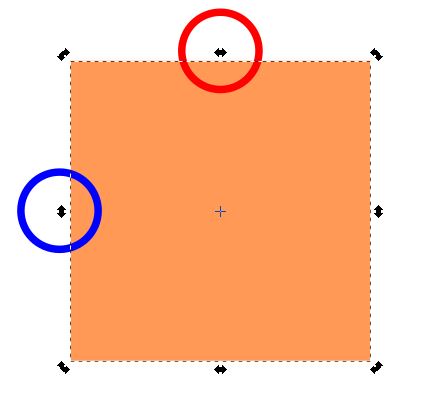

図形を２回クリックすると、上下左右に矢印が出ます。

赤い丸の部分を動かすと左、青い丸の部分を動かすと右のように。Ctrlキーを押しながら動かすと15度ずつ変形します。

しかしこれを組み合わせたところで上手くいきません。

そこで、いろいろ調べてみました。
水平を81.65%、垂直を70.71%に縮小するのがポイント。

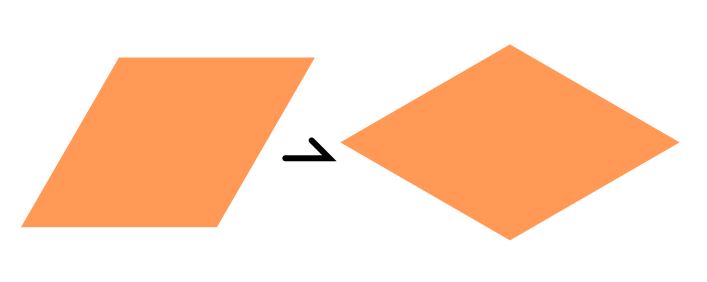

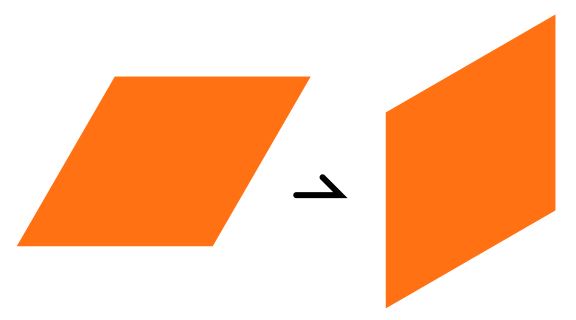

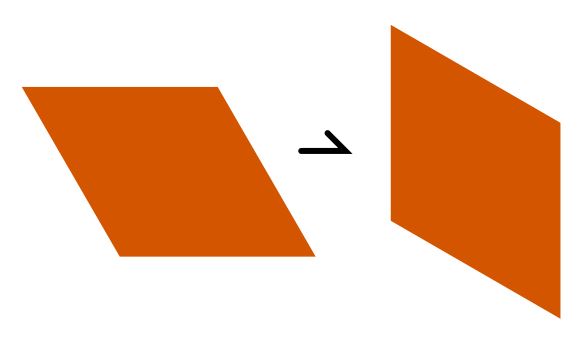

縮小してから、図形を右方向に30度シアーして、30度右回転。

正面は縮小した図形を右方向に30度シアーして、30度左回転。

側面は縮小した図形を左方向に30度シアーして、30度右回転。

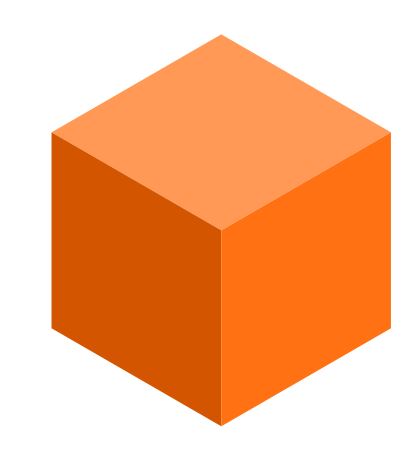

この３つを組み合わせるときれいな形になります。

シンプルな家

立方体から

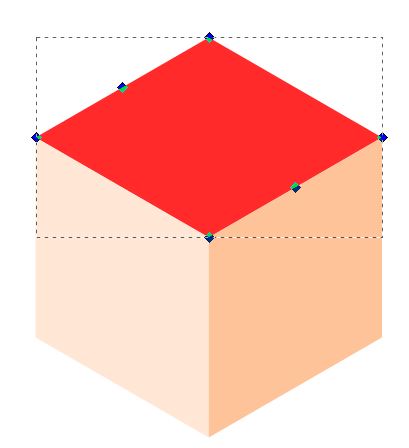

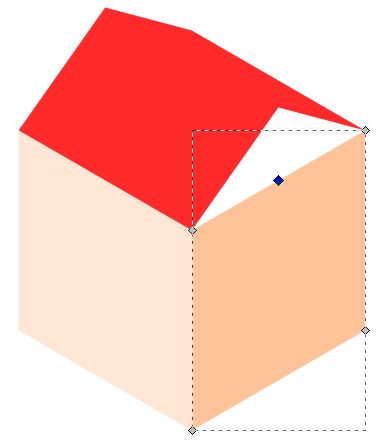

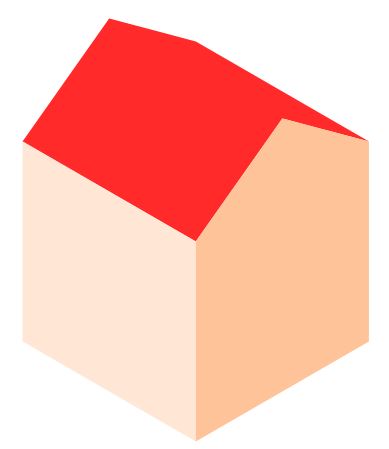

中心にノードを打って、それを真上に引っ張って屋根にしていきます。

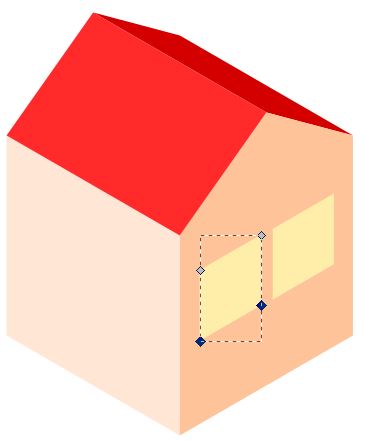

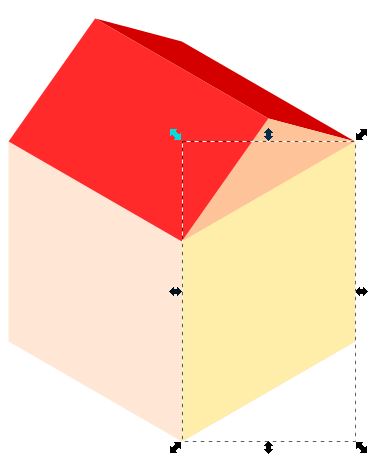

壁を複製。

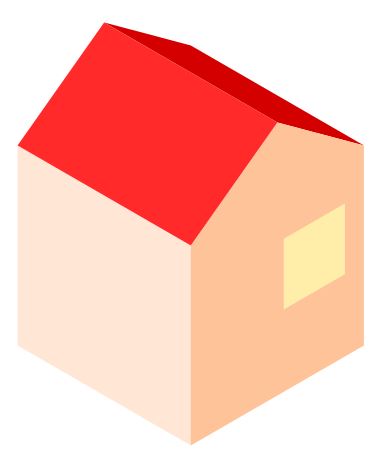

そのまま縮小して色を変えれば窓に。

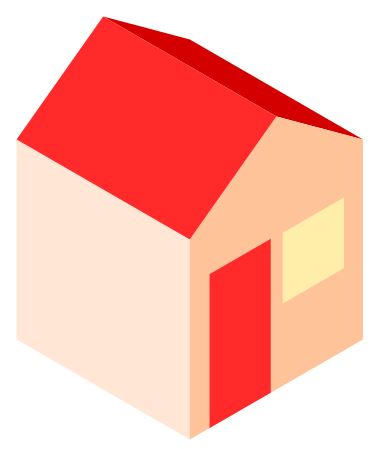

窓を複製して縦長にすることでドアに。
窓の場合と違って、全体を縦長にすると角度が狂います。
下のノード２つを選択して下に引っ張ることで大きさを調整します。

窓にディティールを追加。

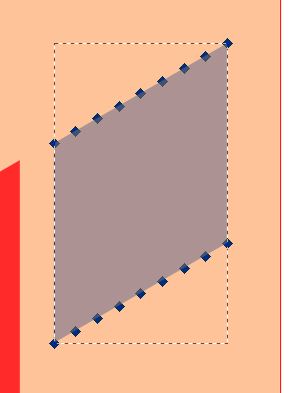

窓を複製してノードを打ってから削除することで、角度を維持したまま幅を狭めます。

ノードを斜め方向へ移動させてしまうと、角度がずれてしまう可能性があります。

横方向も同様に。

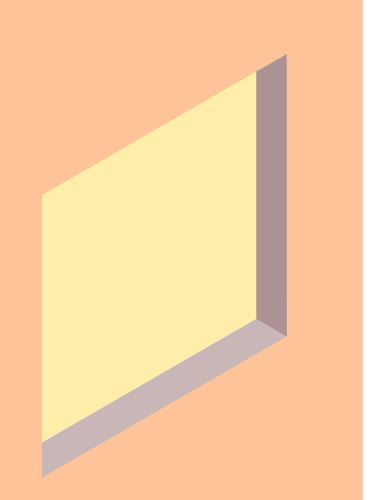

これで奥行きが表現できました。

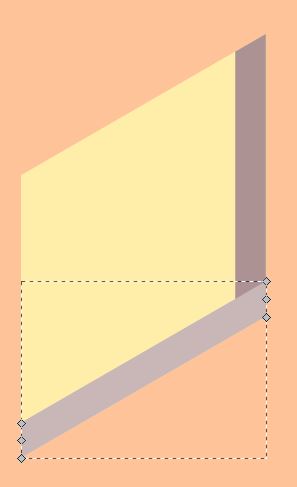

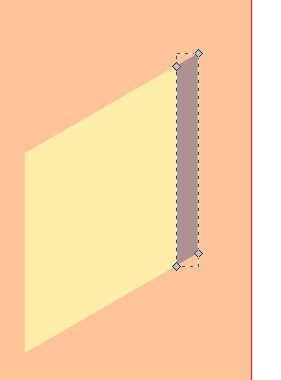

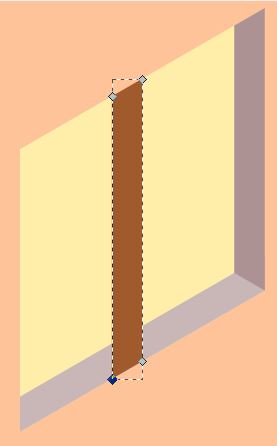

窓の縦の奥行部分を複製してサッシを作ります。

この場合はノードを真下に移動させるので、ノードを打って消す必要はありません。

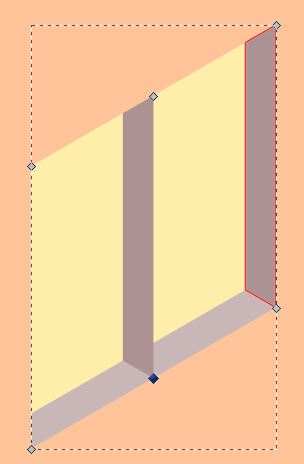

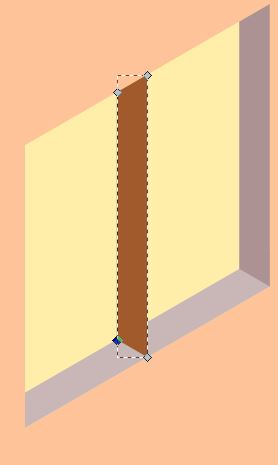

幅を狭めます。

この場合は斜め方向の移動になるので、ノードを打って消していくことで狭めていきます。

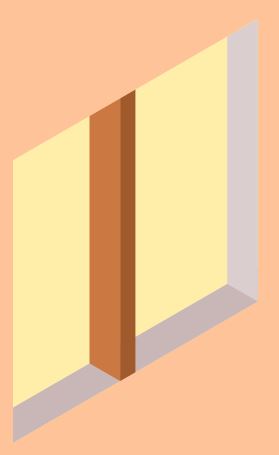

そしてもう１度窓の縦の奥行部分を複製して持ってきます。

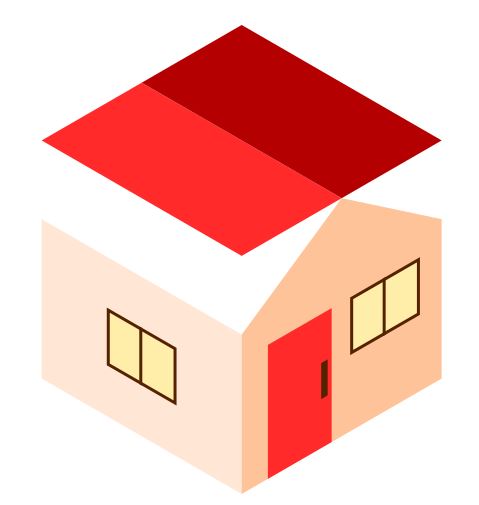

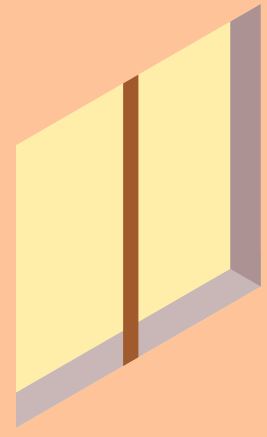

こんな感じでディティールを追加していきます。

こだわれば、いくらでもディティールを追加していけますが、これで完成とします。

三面図から

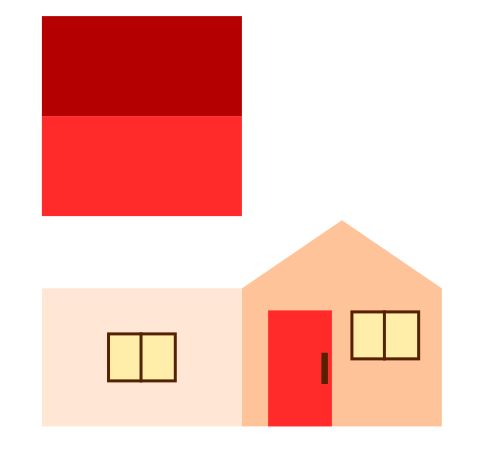

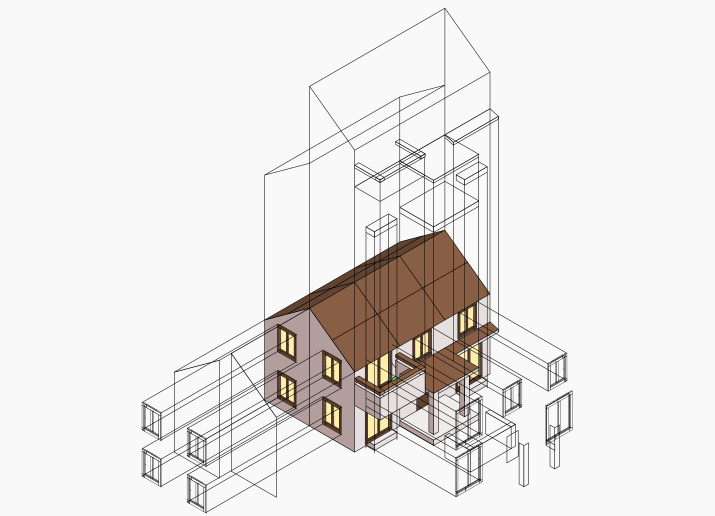

描きたい家の形がハッキリしているのなら、三面図を描いて、それを変形して、ディティールを加えていくのが良いかと。

犬小屋

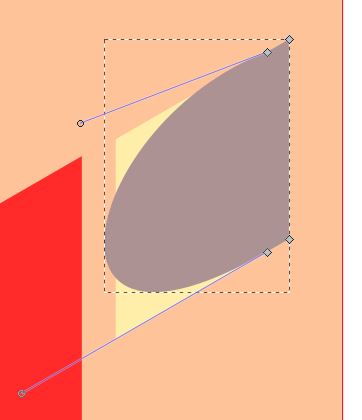

家とは逆に、ディティールの追加を控えめに、特徴的なものだけ配置すれば犬小屋に。

大きな家

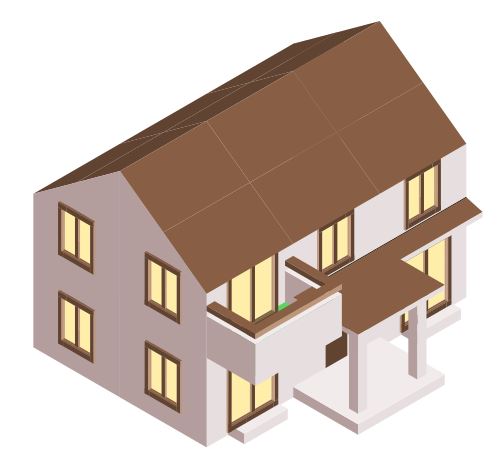

シンプルな家をつなぎ合わせ、不要な部分を消して新たにディティールを加えていくことで家を大きくできます。
角度が一定なので、こういったことが簡単に。

ビル

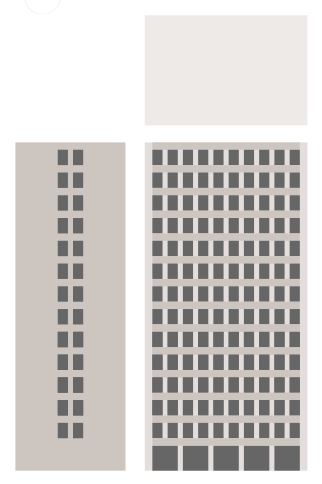

このように、正面、側面、上面の三面図を描いて、それを変形。ディティールを加えることでビルになります。

人

人は今模索中。
建物と違って曲線がたくさんあるうえ、衣装のディティールも入るので難しい。
セーラー服の襟は、上面と正面を直角にするわけにはいかないのでどうしたものかと。

人物を描くのはなかなか難しいですが、普通のイラストと違って正解の線があるので、そういう制限があるほうが、気持ち的に楽に描けるように感じました。
